Nikon CoolPix 4500 ja CoolPix 950 virtalähde 12V akusta (muuntajasta).

Nikon CoolPix 4500 and CoolPix 950 power supply from 12V sealed leadacid battery or transformer.

Tarvitsin digikameralleni ulkopuolisen teholähteen, joten se oli itse rakennettava.

Nikon CoolPix 4500 ja 950, jännitteen alentaja ja akku 12V 6,5Ah lyijyhyytelöakku.

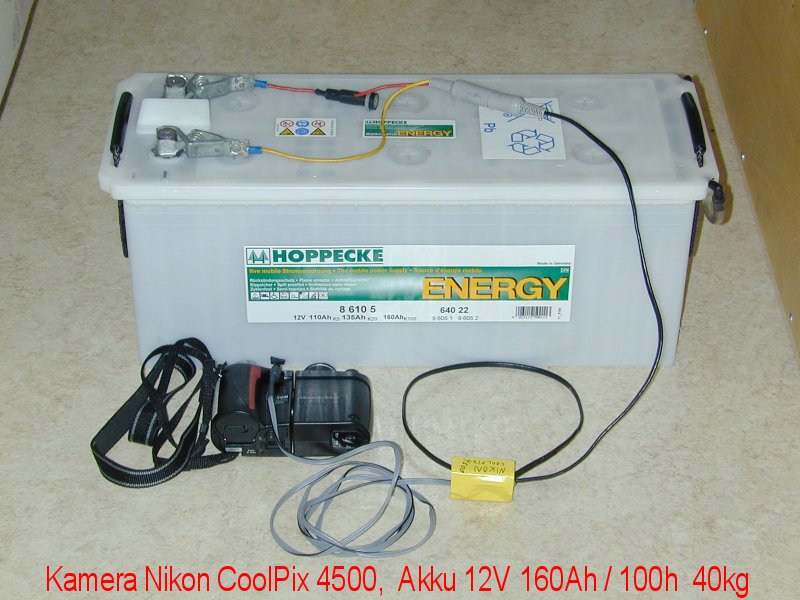

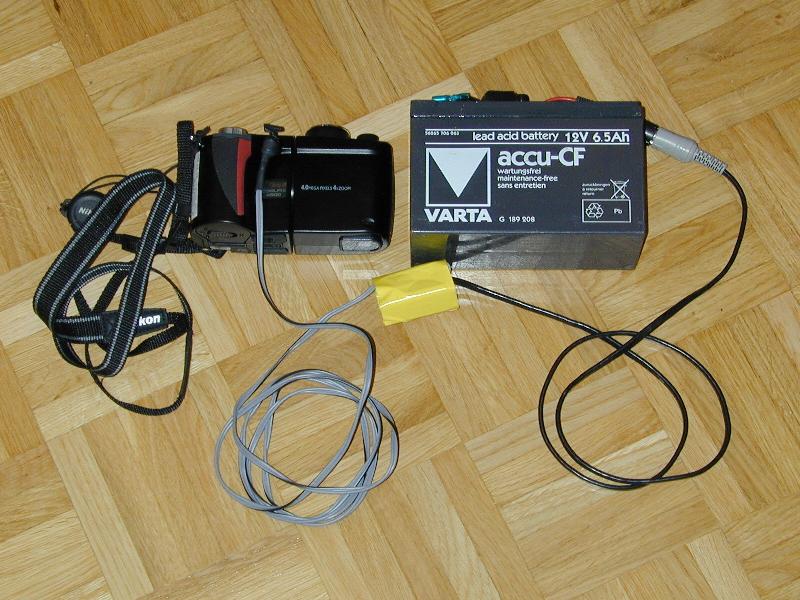

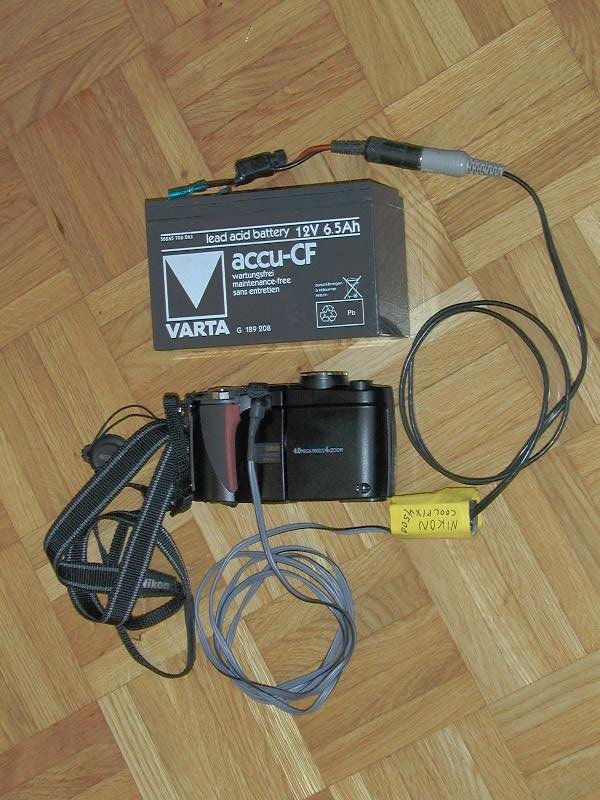

Nikon_CP4500_akku.jpg Nikon_CP4500_akku_2.jpg

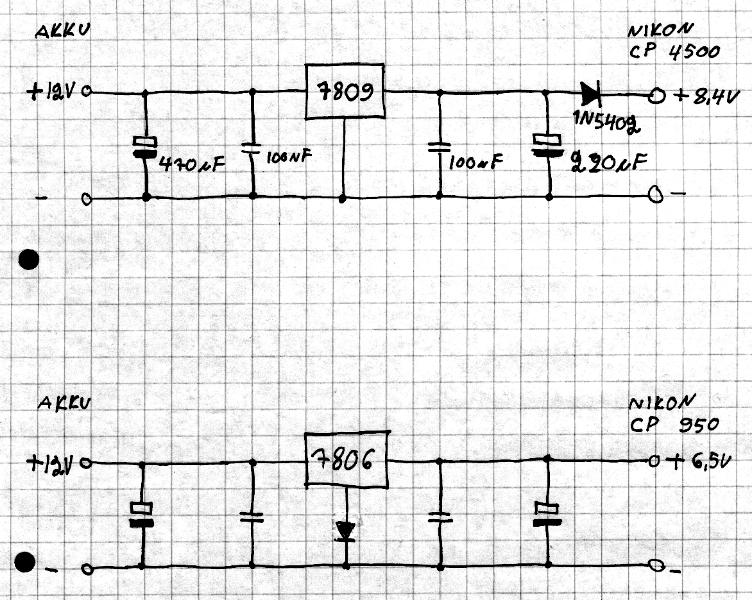

Kytkentäkaavio jännitteenalentajaan.

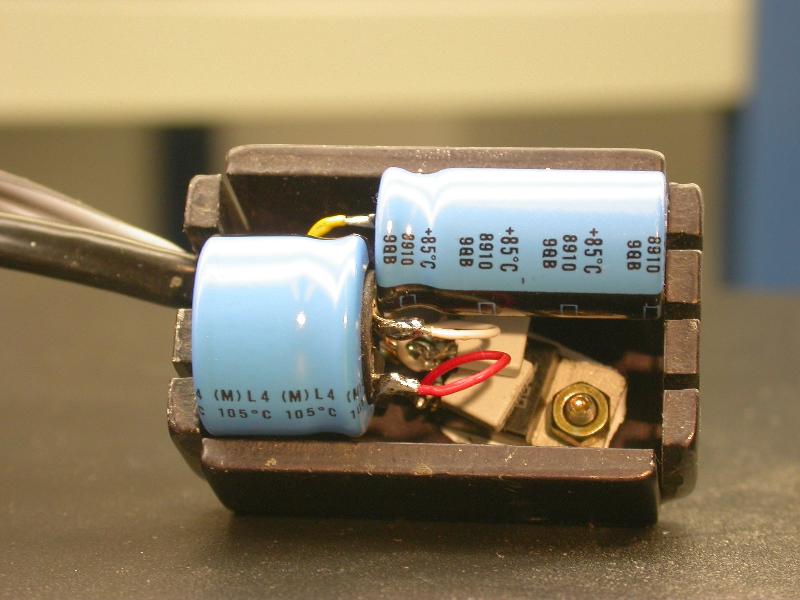

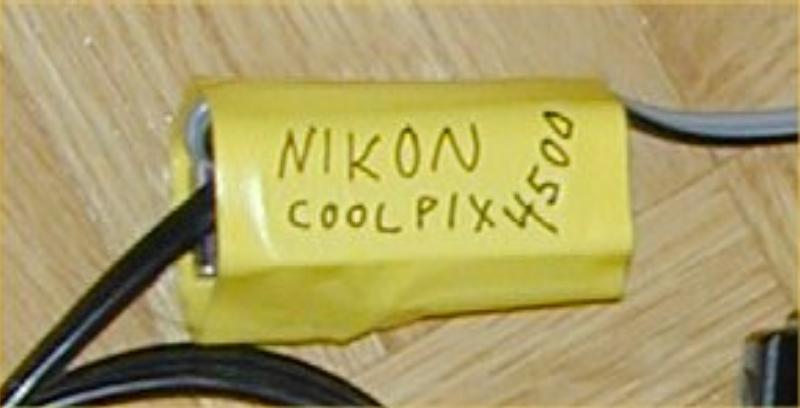

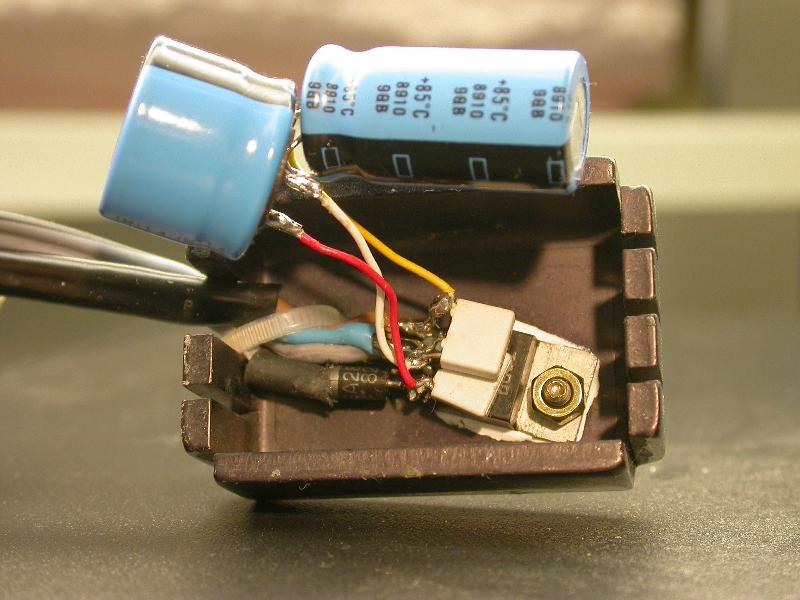

kytkis3.jpg Nikon_CP4500_virta_lahde_1.jpg Nikon_CP4500_virta_lahde_2.jpg Nikon_CP4500_virta_lahde_3.jpg
Osat valittu periaatteella mitä hyllyssä oli. Akun tilalla voi käyttää sopivaa muuntajaa.
CP 4500 jännite 8,4V. Virrankulutus mitattuna akulta. Jatkuva 0,4A. Piikit noin 1,2 A.
CP 950 jännite 6,5V

Virtalähteeseen pitää laittaa sulake akun regulaattorin väliin.
Kameran suojaamiseksi ylijännitteeltä voi lähtöön laittaa sopivan zener diodin.

Esimerkki LM317 kytkennästä
Esimerkkejä vastusten arvoisa joilla saadaan sopiva lähtöjännite.

Osien hinta noin 5 €, Akku 23 €, Laturi 30€

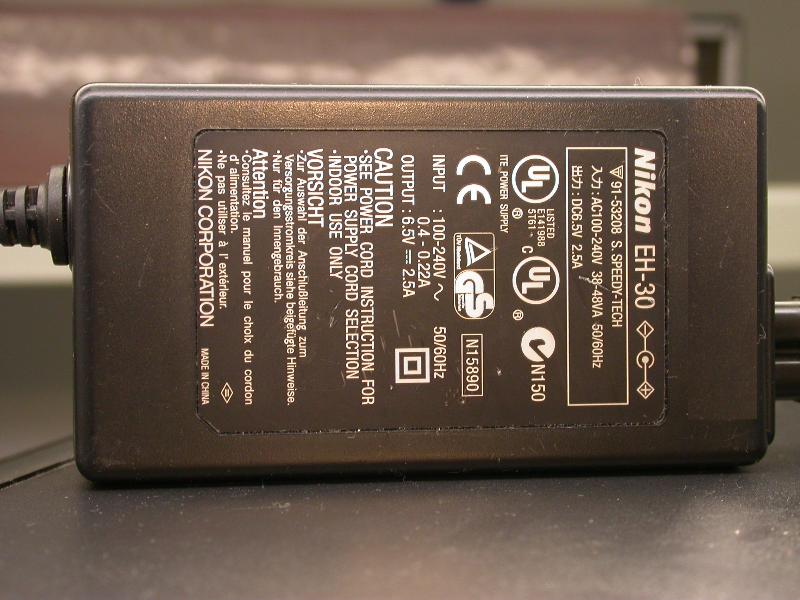

Nikon CoolPix 950 ja verkkolaite EH-30

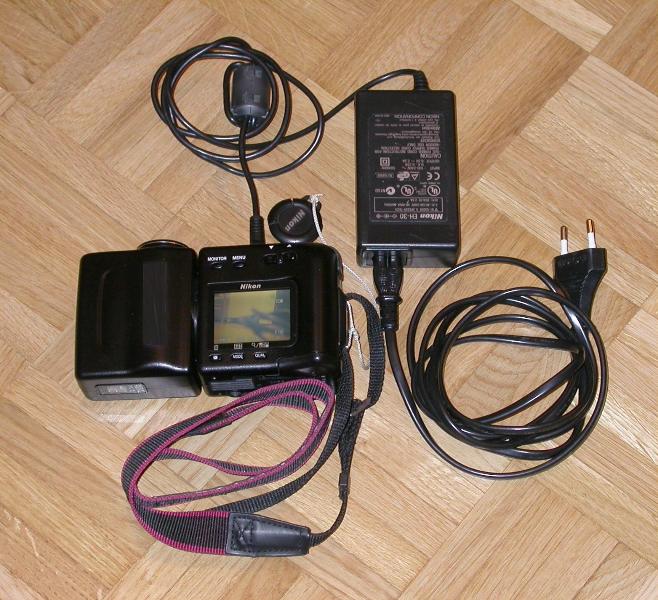

Nikon_CP950_ja_EH-30.jpg Nikon_EH-30_CP950_muuntaja.jpg

Lyijyhyytelöakun laturin rakennusohjeet
http://www.myra-simon.com/bike/charger.html

Isommalla akulla pidemmät kuvausajat ;)


Jokainen tekee virtalähteensä omalla vastuullaan.
Nämä sivut on tehty antamaan hieman vinkkejä virtalähteen virittelyyn. Toivottavasti tästä on jotain apua.
